ZnSe青色発光ダイオード

ZnSe青色発光ダイオードは西澤所長によって１９８２年開発されました。

○　蒸気圧制御型Ar封入昇華法によるストイキオメトリー制御成長を実施しました。

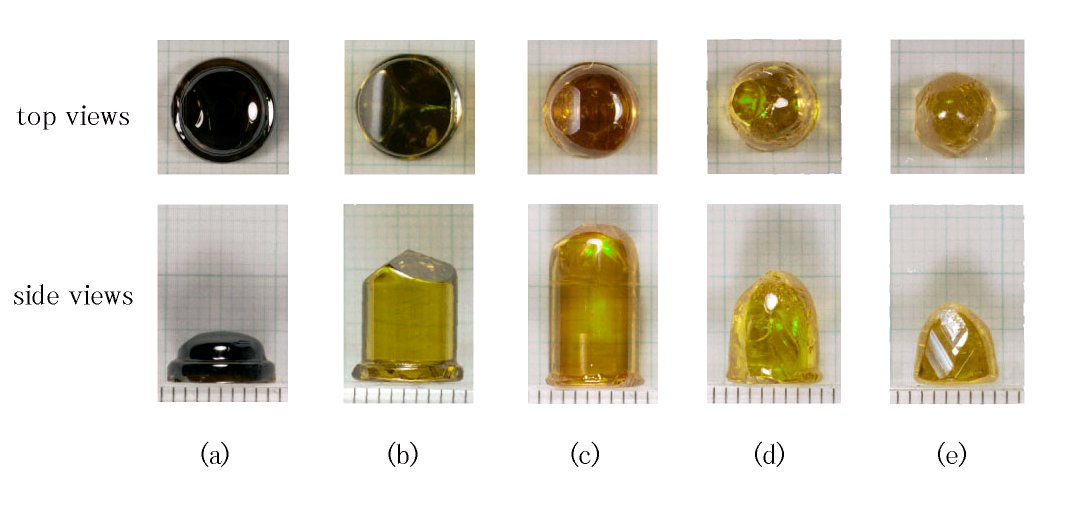

ZnSe結晶

Ｘ線回折半値幅が極小となるＰseを決定し、極小値5.2角度秒の結晶が得られました。

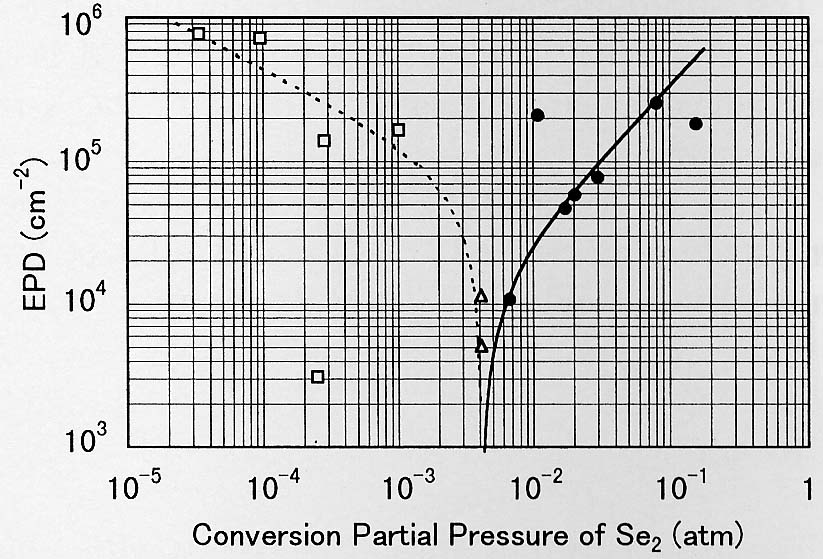

ほぼ同Ｐse2にてエッチピット密度(EPD)が、世界最高水準の3.1×103cm-2の値が得られました。

○　ZnSeを使うことによって、安価な青色発光ダイオードが製作可能になりました。

蒸気圧制御無
